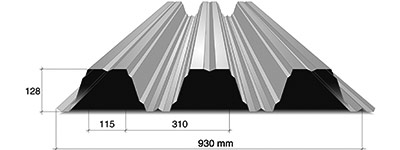

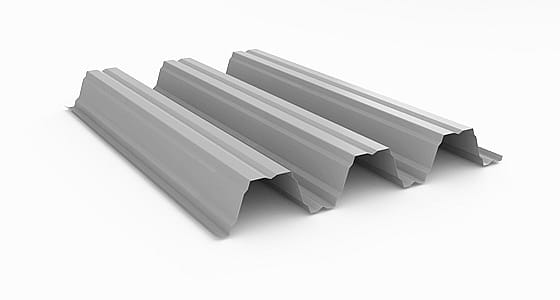

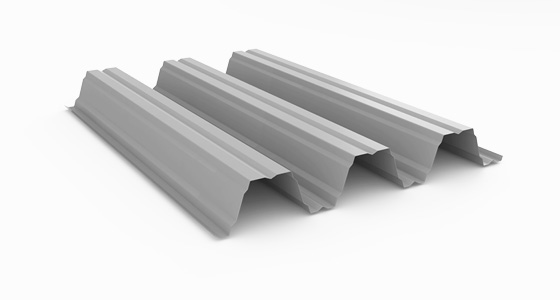

TR 128 Lehký samonosný plech pro stavby bez vaznic Plech Borga TR 128 je vhodný pro průmyslové a komerční budovy s překrývající se izolací a střechou. Je samonosný až do 10 m a lze jej montovat přímo na rámy. Vzhledem k vztlaku má velkou šířku pokrytí, a díky tomu představuje dobré ekonomické řešení. Tento profil je nyní standardním prvkem při stavbě izolovaných střech a lze jej použít pro většinu druhů nosných staveb. Pokud je vyžadováno snížení hlučnosti, může být provedeno děrování profilu. Specifikace materiálu TR 128 je vyroben z vysoce kvalitní oceli DX51, válcované za studena a galvanizované na obou stranách vrstvou zinku 275 g/m2 v souladu s normami EN 10 346 a EN 10 143. Viditelnou stranu lze také natřít na bílo nebo u některých tlouštěk i na černo. Dostupné tloušťky: 0,7 mm / 0,8 mm / 0,9 mm / 1,0 mm / 1,2 mm Technický list TR 128 Tloušťka plechu tnom mm 0.70 0.80 0.90 1.00 1.20 Tloušťka jádra tber mm 0,665 0.76 0.866 0.955 1.144 Mez kluzu fty N/mm2 420 420 420 420 420 Hmotnost (na bm plechu) m kg/m 8.40 9.60 10.80 12.00 14,40 Vlastní tíha g kN/m2 0.09 0.10 0.12 0.13 0.16 Maximální podporová reakce při šířce vnitřní podpory Is=100 mm Rd kN/m 21.60 28.50 37.10 45.10 64.10 Únosnost v ohybu (pozitivní) Md kNm/m 13.70 16.35 19.16 21.54 28.17 Efektivní moment setrvačnosti (pozitivní) Idef mm4/mm 2486 2841 3238 3570 4277 Únosnost v ohybu (negativní) Md kNm/m 10.50 13.01 15.97 18.58 24.39 Efektivní moment setrvačnosti (negativní) Idef mm4/mm 2372 2774 3235 3570 4277 Plech s perforovaným žebrem má o 5% nižší moment setrvačnosti a únosnost v ohybu a o 14% nižší podporovou reakci – násobeno hodnotou 0,95 respektive 0,86. Průžezové charakteristiky počítané dle Eurokodů. Súbory ke stiahnutie
